NKL-JY630 绝缘在线监测装置

  • NKL-JY630 绝缘在线监测装置
产品详情
产品概述
电网运行设备在线监测装置是一种能够在线监测高压电力电缆绝缘状态的装置,该装置的使用为诊断电缆早期缺陷和事故隐患、控制突发性绝缘事故、监测电气设备绝缘性能的好坏提供了有效的信息,并直接影响设备的安全可靠运行。该装置安装方便、操作简单、实时性强、监测信息更加真实准确,广泛应用于 0.4kV~ 35kV 电力系统中。该装置由高性能的单片机控制管理,液晶显示屏显示系统当前运行状态。当诊断出运行设备故障时,指示灯、蜂鸣器同时报警、告警继电器动作,以便于设备维护人员及时了解电缆线路绝缘状态。并且,该装置还具有 RS485 通信接口以便于与上位机进行通信。
技术参数

功能及特点

实时监测高压电力电缆的泄露电流;

实时监测高压电力电缆的三相不平衡度;

介质损耗实时监测及超值报警;

电缆绝缘阻值实时监测及超值报警;

采用高精度微电流传感器,能充分保证监测的精度和线性度;

抗电磁冲击及电网操作冲击能力强;

采用“同步测量、相对比较、趋势判断”的动态诊断机制,提高监测系统运行及诊断的可靠性;

将微弱泄漏电流采集技术、EMC技术、计算机技术、通信技术应用于高压工程,用准确的指标反映高压电力电缆的绝缘状况:

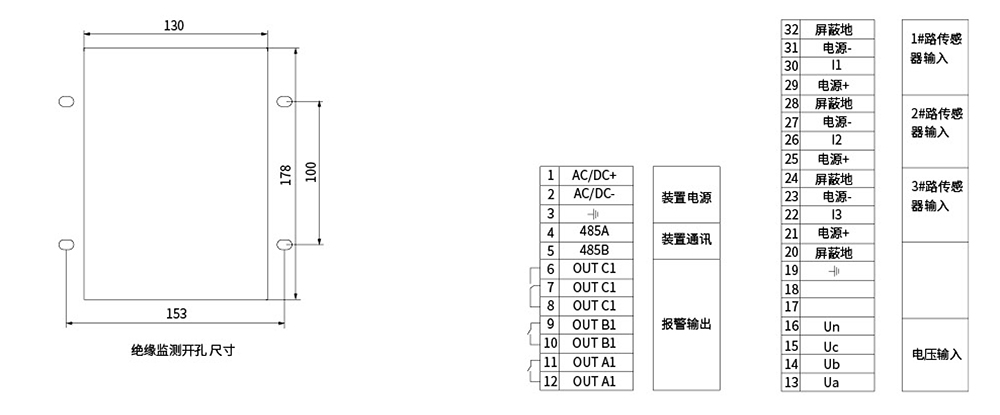

装置尺寸图及开孔图和装置安装接线端子说明
